Технологические карты в строительстве
Технологическая карта в строительстве (ТК) – универсальный документ, позволяющий наиболее эффективным образом организовать выполнение отдельных видов работ. Универсальность ТК заключается в том, что ее можно включить в состав проекта производства работ (ППР).
Правила оформления и самостоятельной разработки технологических карт на объекте строительства
Перед тем как приступать к самостоятельному составлению технологической карты, необходимо выяснить из каких разделов она состоит. Также необходимо обладать пониманием о назначении каждого из разделов ТК. Состав ТК в строительстве должен соответствовать требованиям МДС 12-29.2006 Методические рекомендации по разработке и оформлению технологической карты. Рекомендуемое содержание ТК можно посмотреть ТУТ.
Первые три листа - титульный, лист согласования и лист ознакомления. О правилах заполнения и оформления первых трех листов мы расскажем в отдельной статье.
Виды технологических карт в строительстве (перечень)
Огромное разнообразие ТК обуславливается тем, что каждая из них разрабатывается на отдельные технологические операции, входящие в общий состав работ. Тем не менее нам удалось сгруппировать технологические карты и отнести каждую из них к определенной подкатегории. Все ТК могут разрабатываться в виде отдельных документов, либо входить в состав ППР. Перечень основных видов технологических карт в строительстве можно посмотреть тут.
Состав технологической карты в строительстве:
1. Область применения
В данном разделе приводятся общие сведения о том , к каким видам строительных процессов относится технологическая карта, уточняется наименование и адрес объекта, указываются основные цели документа, а также лица для которых предназначена ТК.
2. Организация и технология выполнения работ
Является самым сложным и важным разделом ТК. От него зависит наполнение всех остальных разделов. В соответствии с МДС 12-29.2006 он состоит из таких подразделов, как подготовительные, основные и заключительные работы.
Подготовительные работы относятся к подготовке разрешительной документации и обустройству строительной площадки перед началом осуществления СМР. В подразделе указывают места и способы складирования инструмента и материалов, методы организации временного освещения рабочих зон, правила расстановки знаков безопасности и вывешивания сигнальных лент.
Основные работы ведутся на базе проектной документации. Конечным результатом этих мероприятий является продукт строительства, устройства чего-либо, монтажа или демонтажа. На начальной стадии создания подраздела, необходимо выписать все основные этапы строительства. Затем можно приступать к раскрытию сути каждого из них. В свою очередь каждый этап (процесс) необходимо разбить на технологические операции. Технологические операции - это локальные, непродолжительные трудовые действия работников. Финальный продукт строительства складывается из сотен, а иногда и тысяч операций. В этом и состоит суть такого документа, как технологическая карта. По своей задумке проект, обладающий высокой степенью детализации, должен позволить вникнуть в суть технологического процесса даже человеку, не имеющему прямого отношения к строительству. ТК - это персональная инструкция по производству работ, привязанная к конкретному объекту. Рекомендуем Вам разрабатывать ТК таким образом, чтобы она была максимально ясной, последовательной и логичной для всех сотрудников монтажной организации.
Этапы выполнения подраздела:
- Открыть исходные данные (РД, ПОС, Фотографии и т.д.)
- Изучить данные.
- Загрузить из интернета типовые технологические карты (ТТК) на нужные виды работ.
- Адаптировать ТТК под конкретные условия строительного объекта, убрав лишнюю информацию.
- Разбавить текст типовых решений индивидуальными текстовыми вставками (привязками) набираемыми от руки. *Чем больше таких вставок, тем лучше.
- Вставить в текст иллюстрации, которые позволят исполнителям получить визуальное представление о предстоящих процессах.
- Вставить в ПЗ Таблицу №1 из МДС 12-29.2006, затем заполнить ее.
На последнем этапе составления раздела, стоит упомянуть о заключительных работах. К ним относятся:
- демонтаж вспомогательных сооружений, оборудования и механизмов;
- уборка мест и территории строительной площадки;
- вывоз техники, оборудования, временных зданий и сооружений (демобилизация);
- составление актов скрытых и выполненных работ, подготовка к сдаче общего журнала работ и прочей исполнительной документации.
3. Требования к качеству работ
Раздел состоит из таких подразделов, как входной, операционный и приемочный контроль.
Во входной контроль включают правила приемки материалов и оборудования, заполнение журналов входного контроля и иных сопроводительных документов.

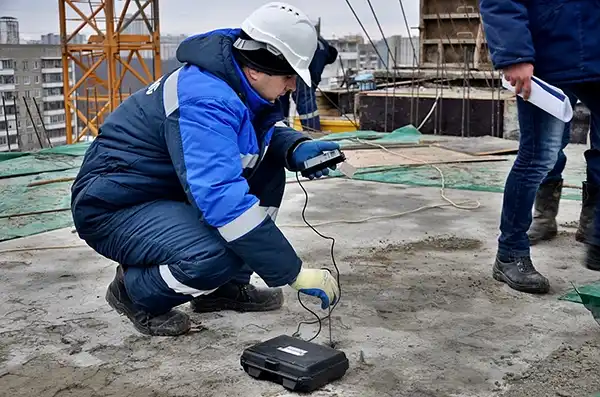

Операционный контроль осуществляется в процессе производства работ. Например, перед тем как приступать к бетонированию конструкций из монолитного железобетона, необходимо определить качество вязки арматуры, установить правильность геометрии смонтированной опалубка и т.д. В подразделе приводятся требования к допустимым отклонениям, а также способы их определения. Основными способами проверки качества выполненных работ являются визуальный и инструментальный. Не забудьте включить в подраздел Таблицу №2 из МДС 12-29.2006. Данные для заполнения таблицы можно взять из схем операционного контроля и прочих нормативных документов, доступных в сети интернет.
Приемочный контроль, в отличие от операционного, осуществляют уже после осуществления СМР. На примере все тех же железобетонных конструкций, после бетонирования, выдерживания и снятия опалубки, возникает необходимость в их проверке на соответствие требованиям СП. Если параметры выполненных конструкций находятся в пределах допустимых отклонений, то такие конструкции можно предъявлять технадзору. Цель подраздела - избавить сотрудников строительной организации от самостоятельного поиска информации о допусках в СНиП. Эту задачу должны выполнить вместо них Вы, внеся необходимые данные в ТК.
4. Потребность в материально-технических ресурсах
В этот раздел мы рекомендуем вносить:
- Таблица № 3 (Машины и технологическое оборудование). Данные для заполнения этой таблицы можно запросить у строительной компании, выполняющей работы, либо перенести из ПОС.
- Таблица № 4 (Технологическая оснастка, инструмент, инвентарь и приспособления). Наполнение для этой таблицы зависит от видов осуществляемых технологических операций, кол-ва бригад и кол-ва звеньев в бригаде.
- Таблица №5 (Материалы и изделия). Для заполнения этой таблицы достаточно взять спецификацию из проекта и вставить ее в ТК. Но мы не рекомендуем так делать если спецификация слишком объемная. В этом случае будет достаточно ссылки на шифр листов из РД относящихся к спецификации.
- Кол-во бригад, составы их звеньев с указанием должностей и их разрядов. Оптимальный способ получения данных - запросить их у ответственных руководителей. Сложный способ - произвести специальный расчет. Расчет производят исходя из объемов работ, видов технологических операций и директивных сроков строительства.

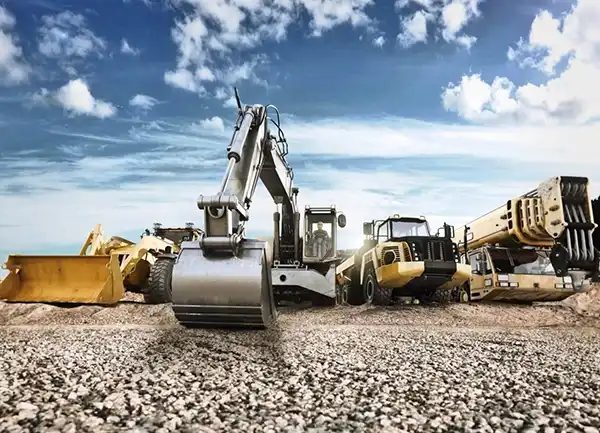

- Характеристики и иллюстрация строительной техники. Данный пункт не является обязательным. Тем не менее сотрудникам организации будет полезно знать характеристики вылета стрелы крана, глубин копания той или иной модели экскаватора и т.д.
5. Техника безопасности и охрана труда
Как правило раздел состоит из таких подразделов как:
- Техника безопасности при осуществлении конкретного технологического процесса (в зависимости от вида работ);
- Обеспечение электробезопасности;
- Обеспечение пожарной безопасности;
- Охрана труда при выполнении работ на высоте.
*В зависимости от области применения ТК, некоторые из этих подразделов могут не требоваться.
Для разработки данного раздела, рекомендуем вносить положения из действующих нормативных документов:
- СНИП 12-03-2001 Безопасность труда в строительстве. часть 1. Общие требования;
- СНИП 12-04-2002 Безопасность труда в строительстве. часть 2. Строительное производство;
- Постановление от 25 апреля 2012 г. № 390 о противопожарном режиме;
- Типовые инструкции, предназначенные для машинистов строительной техники.
6. Технико-экономические показатели
В соответствии с МДС 12-29.2006, в него войдут:
- Продолжительность выполнения работ.
- Затраты труда и машинного времени.
- Калькуляция затрат труда и машинного времени.
- График производства работ.
- Сметные расчеты затрат.
П. 1. (Таблица №7) – для ее составления Вам понадобятся объемы работ, виды технологических операций и директивные сроки строительства. Также вам потребуются такие пособия, как ЕНиР, ТЕР.
П. 2. и П.3. (Таблица №6) – для ее заполнения Вам потребуется все тоже самое, что и для заполнения таблицы из П.1
П. 4. Как самостоятельно разрабатывать календарный график, будет рассмотрено в отдельной статье.
7. Приложения
В качестве приложений можно рассматривать графические схемы производства работ, акты, журналы, паспорта на материалы, корочки сотрудников и т.д. О том, как разрабатывать графические схемы, мы уже рассказывали ранее в разделе проект производства работ.
Варианты технологических карт в строительстве:
Загрузить экземпляр ТК на усиление и обрамление кирпичных стен
Загрузить экземпляр технологической карты на комплекс фасадных работ
